Монтаж опор освещения

Предприятие Энерго-Арсенал осуществляет проектирование, производство и монтаж опор освещение. У нас Вы можете заказать организацию уличного освещения "под ключ": от обоснования проекта до подключения к системе автоматизации.

Какие нюансы стоит учитывать при монтаже опор освещения?

1. Тип установки

По типу установки выделяют прямостоечные и фланцевые опоры освещения.

Прямостоечные опоры устанавливаются напрямую в котлован, так как состоят из наземной и подземной части. Для монтажа такой опоры освещения не требуется закладная деталь. Минус этого типа опор состоит в том, что демонтаж проводится путем срезания наземной части, что делает невозможным ее замену и перенос, так как конструкция становится непригодной, а установка на то же самое место новой опоры – невозможной. Помимо этого, за счет увеличенной длины (плюс 2-2,5 метра подземной части) затрудняется доставка и монтаж опор.

Фланцевые опоры освещения монтируются на закладную деталь фундамента, которая бетонируется в котловане. В этом случае опора крепится к закладной выше уровня земли при помощи метизов. Демонтировать фланцевую опору для переноса или замены легко – достаточно отсоединить метизы. В случае деформации опоры, допускается установка новой опоры на смонтированную ранее закладную деталь.

2. Комплектация опор освещения

Опора освещения – это металлический столб, для организации освещения необходимо укомплектовать ее:

• Закладной деталью и метизами (для фланцевых опор)

• Кронштейном

• Светильниками

• Питающим кабелем

• Цоколем (вариативное).

На опоры освещения также возможна установка датчиком движения, камер видеонаблюдения.

3. Характеристики опор освещения

Важно учитывать, что подвод питающего кабеля к несиловой опоре освещения возможен только под землей (подвес не допускается).

К силовой опоре освещения электрокабель можно провести как под землей, так и по воздуху, путем крепления к верхней части опоры.

Монтаж закладных деталей для опор освещения

Закладная деталь фундамента подбирается исходя из особенностей грунта и наличия подземных коммуникаций в месте установки, не меньшее значение имеет ветровая нагрузка и характеристики опоры освещения.

Это трубчатая закладная деталь, состоящая из одной вертикальной трубы с приваренным фланцем. Подходит для установки в местах, где нет подземных коммуникаций и зыбкого грунта.

Выносные консольные фундаменты не уходят вглубь котлована, а располагаются горизонтально под землей, что позволяет монтировать опору с горизонтальным смещением. Такой фундамент подойдет не для любой опоры освещения, однако позволит провести установку в месте прохождения инженерных коммуникаций, где бурение глубокого котлована невозможно.

Выносные консольные фундаменты состоят из двух стальных труб, соединенных между собой. Такая конструкция позволяет установить опору освещения со смещением, сохранив надежность конструкции. Подходит для большинства опор освещения.

Установка закладной детали для опоры освещения состоит из следующих этапов:

1. Подготавливается котлован, в который помещается закладная деталь таким образом, чтобы фланец был выше уровня земли на несколько сантиметров.

2. Закладная деталь фиксируется в центре котлована при помощи распорок.

3. Яма заливается бетоном класса не ниже В-20 до верхнего уровня земли.

4. После застывания бетон покрывается слоем битума.

5. С помощью метизов на закладную деталь фундамента монтируется опора освещения.

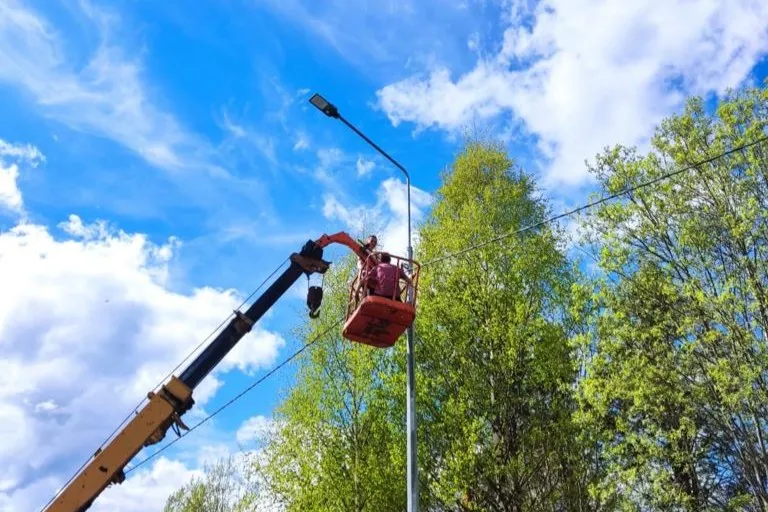

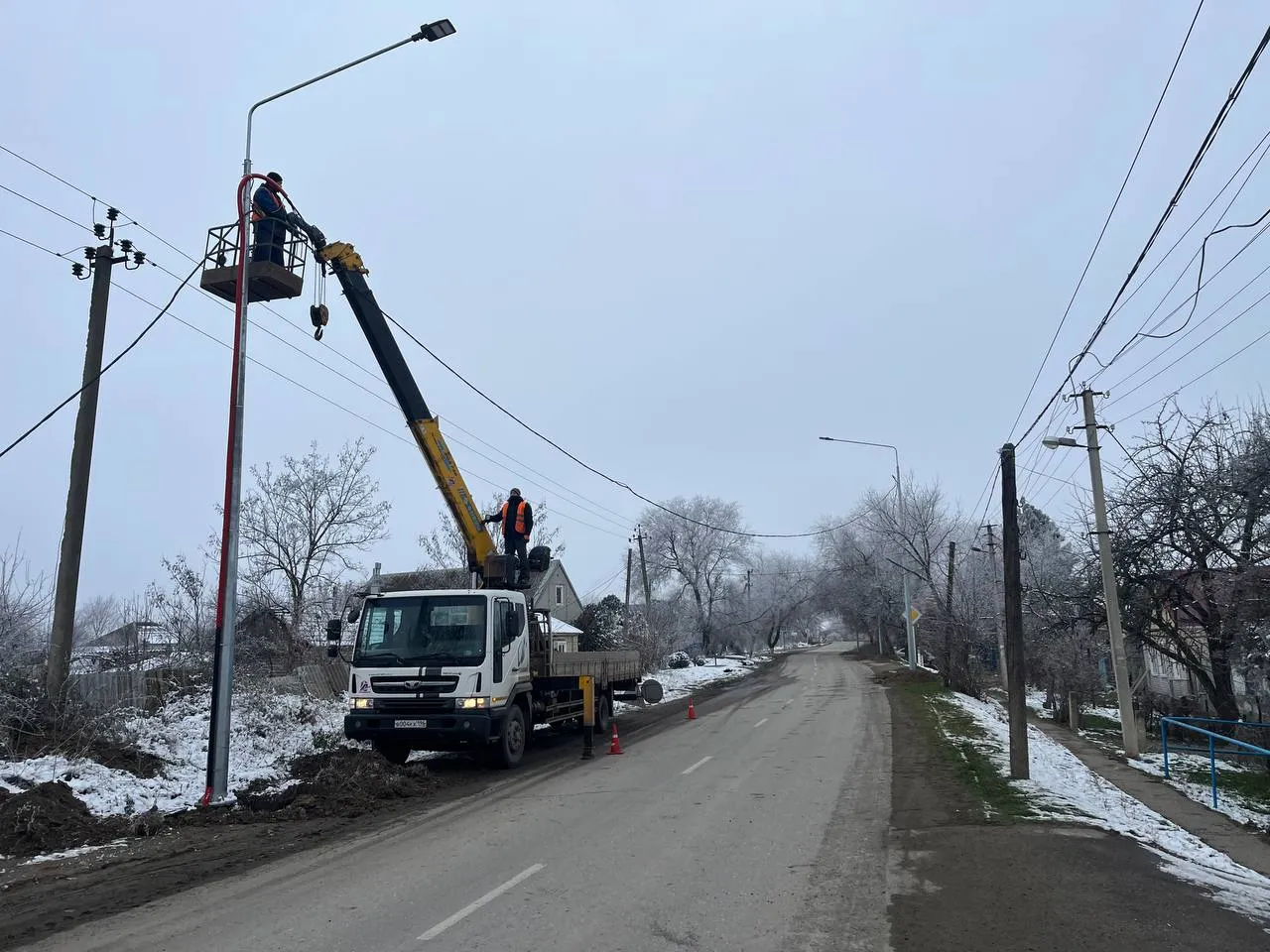

Монтаж кронштейнов и светильников на опору освещения

Чаще всего на опору освещения монтируются консольные кронштейны, именно их установку мы и разберем. Консольные кронштейны могут отличаться по особенностям конструкции и способу монтажа - их изготавливают с шайбой или обечайкой.

Установка консольных кронштейнов на шайбе:

В первую очередь, необходимо завести питающий кабель из опоры освещения  в корпус кронштейна.

После чего посадочное место кронштейна размещается внутри верхней части опоры освещения и закрепляется метизами.

После установки кронштейна, к питающему кабелю подключается светильник и размещается на кронштейне при помощи соответствующего крепежа.

Установка консольных кронштейнов на обечайке:

Как и в первом случае, необходимо завести питающий кабель в корпус кронштейна и протянуть через место установки светильника наружу.

Затем, до установки кронштейна на опору, подключается и крепится светильник.

После чего кронштейн со светильником устанавливается на опору освещения и крепится метизами.
